Инструкция по эксплуатации многофункционального термопресса 8 в 1 с плитой 38х38 см

Назначение термопресса

Термопресс осуществляет производство ассортимента сувенирных и подарочных изделий.

Вы можете наносить изображение на заготовки с фотографическим качеством.

Термопресс предназначен для переноса изображения с промежуточного носителя на одежду, керамику, дерево, стекло, металл, ткань и прочие материалы. С его помощью осуществляется печать по сублимационной, термотрансферной технологии, технологии термопереноса пленок флекс и флок, технологии прямой печати на ткани.

Перед тем как произвести включение термопресса, внимательно прочитайте инструкцию.

Условия хранения и эксплуатации термопресса

Условия хранения и эксплуатации данного термопресса должны соответствовать нормальным значениям климатических факторов окружающей среды:

• Температура от 15 до 40°С
• Относительная влажность воздуха 45+80 %
• Атмосферное давление 84,0 - 106,7 кПа (630 - 800 мм.рт.ст.)
• Тип атмосферы - условно чистая, пыль кварцевая- не более 50 мкм
• Условия эксплуатации должны соответствовать Правилам Технической Эксплуатации Электроустановок Потребителей до 1000 В

Внимание! Во избежание поломок перед первым включением пресс должен отстоятся до температуры рабочего помещения 18 - 25 °С (около 2 часов).

Меры безопасности при использовании термопресса

• Термопресс должен быть установлен на прочный устойчивый стол.
• Используется высокое напряжение, поэтому заземление обязательно.
• Перед первым включением термопресса проверьте отсутствие внешних механических повреждений и нарушений изоляции электрических соединений.
• Не включайте термопресс в сеть при обнаружении дефектов электрических соединений.
• Будьте внимательны. Во избежание ожогов при работе с термопрессом работы должны выполнятся в хлопчатобумажной одежде с длинным рукавом и термозащитных перчатках без резиновых вставок.
• При выключении термопресса из розетки, не тяните за кабель - возьмите штекер за корпус и аккуратно достаньте из розетки.
• Следите за тем, чтобы кабель не находился в соприкосновении с острыми плоскостями и с нагретыми поверхностями, так как это может привести к нарушению его целостности.
• Используйте только исправные, рассчитанные на ток не менее 10 А сетевые удлинители (сечением не менее 1 мм), переходники и тройники.
• Периодически проверяйте кабель терморпесса на предмет механических повреждений.
• Внимание! При нагретом термопрессе не дотрагивайтесь руками к нагревательным элементам. Не ставьте на нее посторонние предметы. Не царапайте поверхность плиты (нанесён тефлоновый слой).

Характеристики многофункционального термопресса 8 в 1:

• Размер плиты - 380 х 380 мм
• Напряжение - 220 В
• Мощность - 450 - 1400 Вт
• Температурный режим - 0 - 220°С
• Таймер - 0 - 999 секунд
• Вес - 41 кг

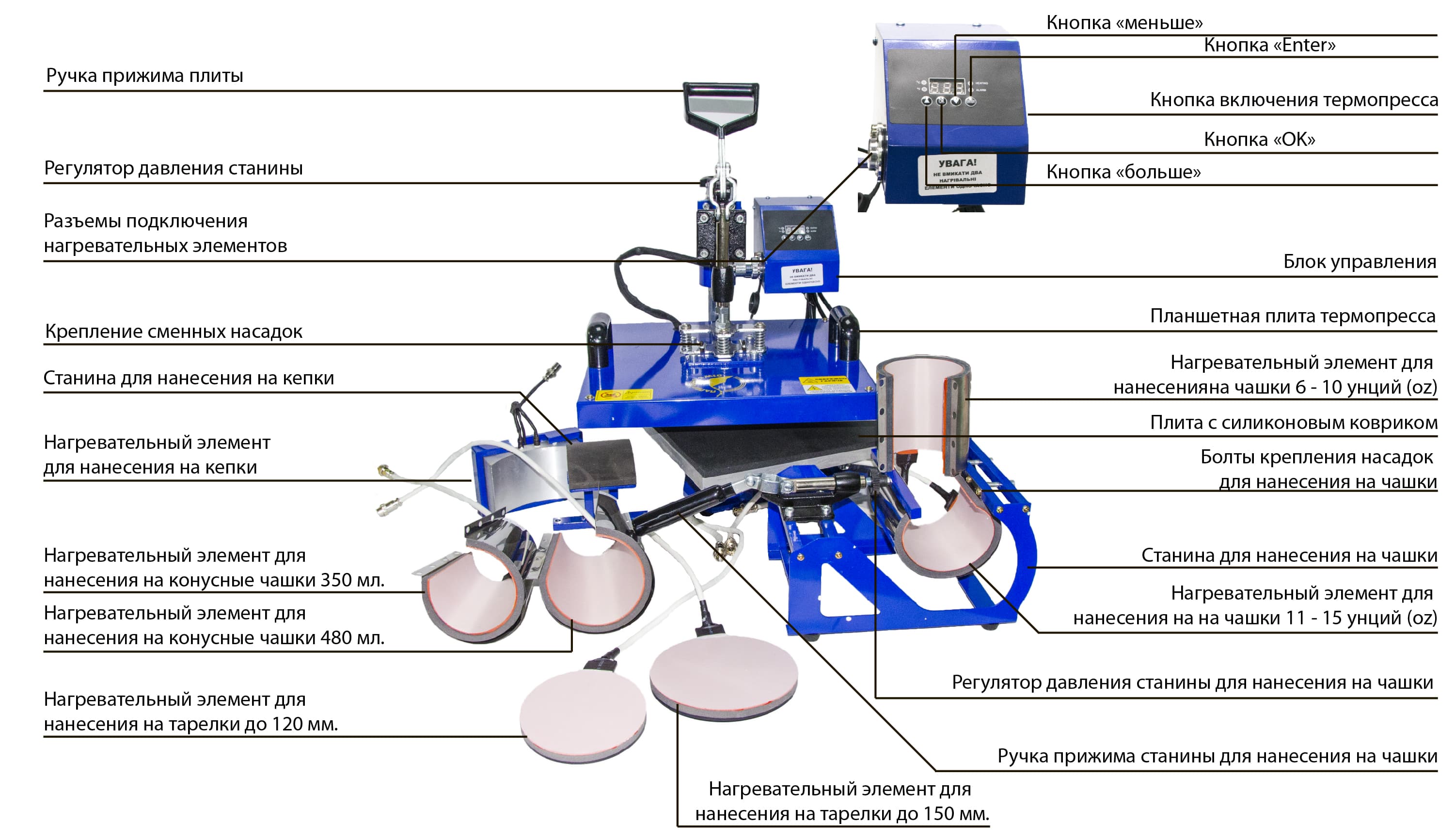

В комплект термопресса входят:

• Станина многофункциональная с блоком управления, плитой и ковриком
• Нагревательная плита 38 х 38 см (разъем на 5 контактов)
• Станина и нагревательный элемент для переноса на кепки (станина прикручивается на место плиты на основной станине)

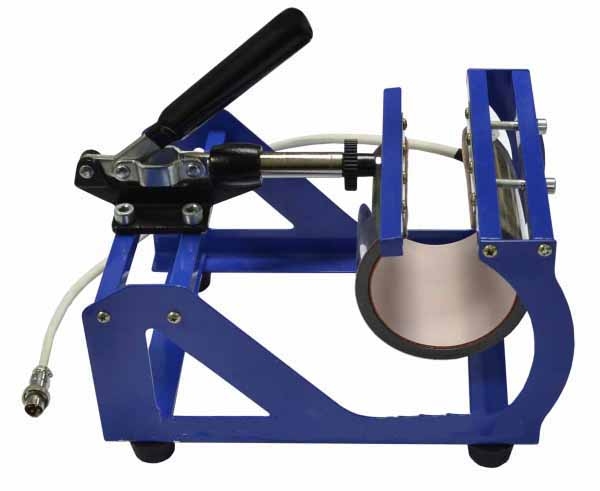

• Станина для переноса на чашки
• Нагревательный элемент для переноса на чашки диаметром 7.5 - 9 см
• Нагревательный элемент для переноса на чашки диаметром 6.5 - 7.5 см
• Нагревательный элемент для переноса на конусные чашки 350 мл
• Нагревательный элемент для переноса на конусные чашки 450 мл
• Нагревательный элемент для переноса на тарелки с диаметром запечатки 110 мм
• Нагревательный элемент для переноса на тарелки с диаметром запечатки 135 мм

Замена модулей

Важно! На термопрессе 2 разъёма для подключения нагревательных элементов, но во избежание поломок одновременно можно пользоваться только одним. Когда используется разъем для съёмных насадок, разъем для планшетной плиты должен быть закрыт резиновым колпачком - он находится под напряжением, опасность удара током.

• При замене насадки в станине чашечного пресса открутите 8 болтов которые держат нагревательный элемент, замените его, прикрутите болты на место.

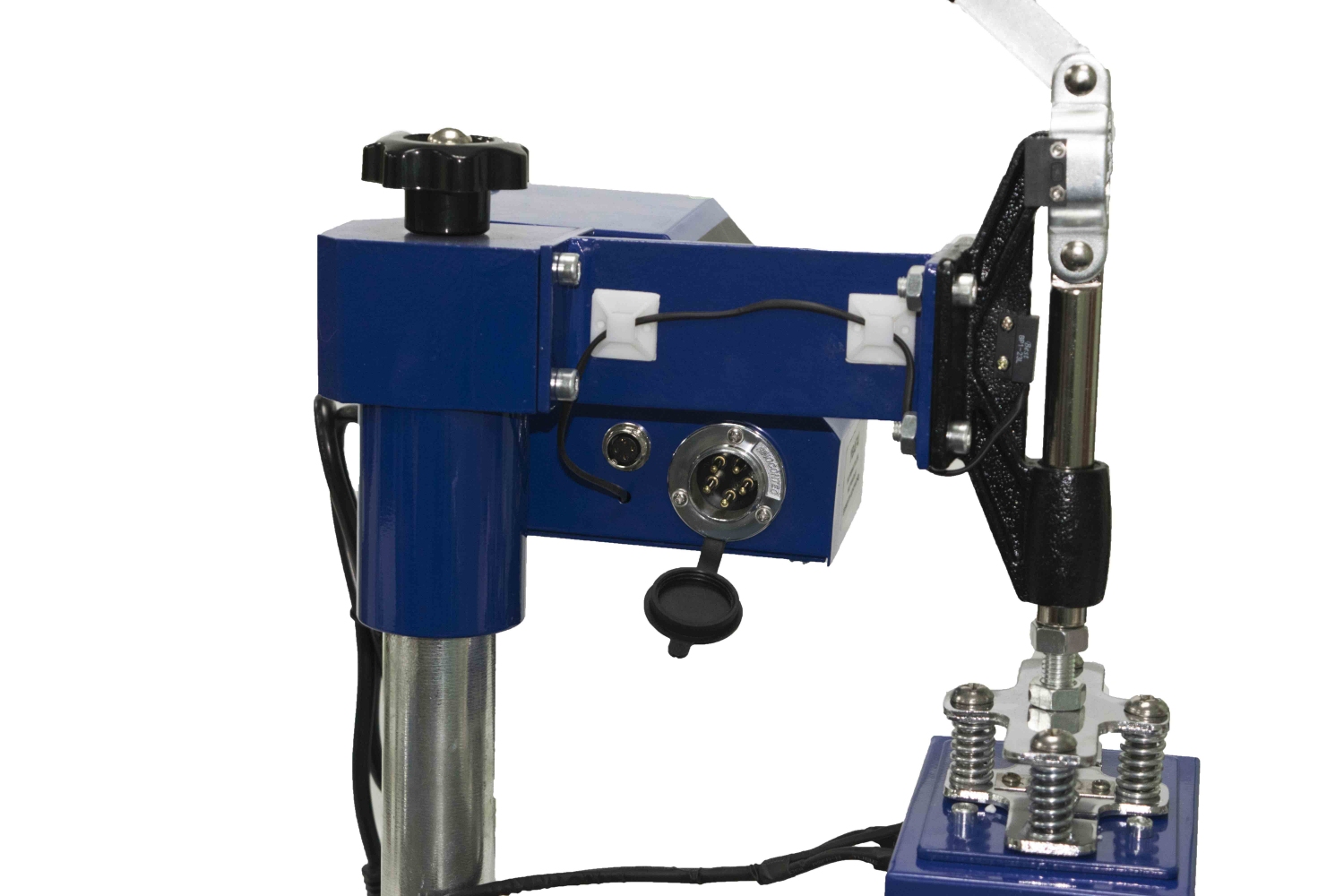

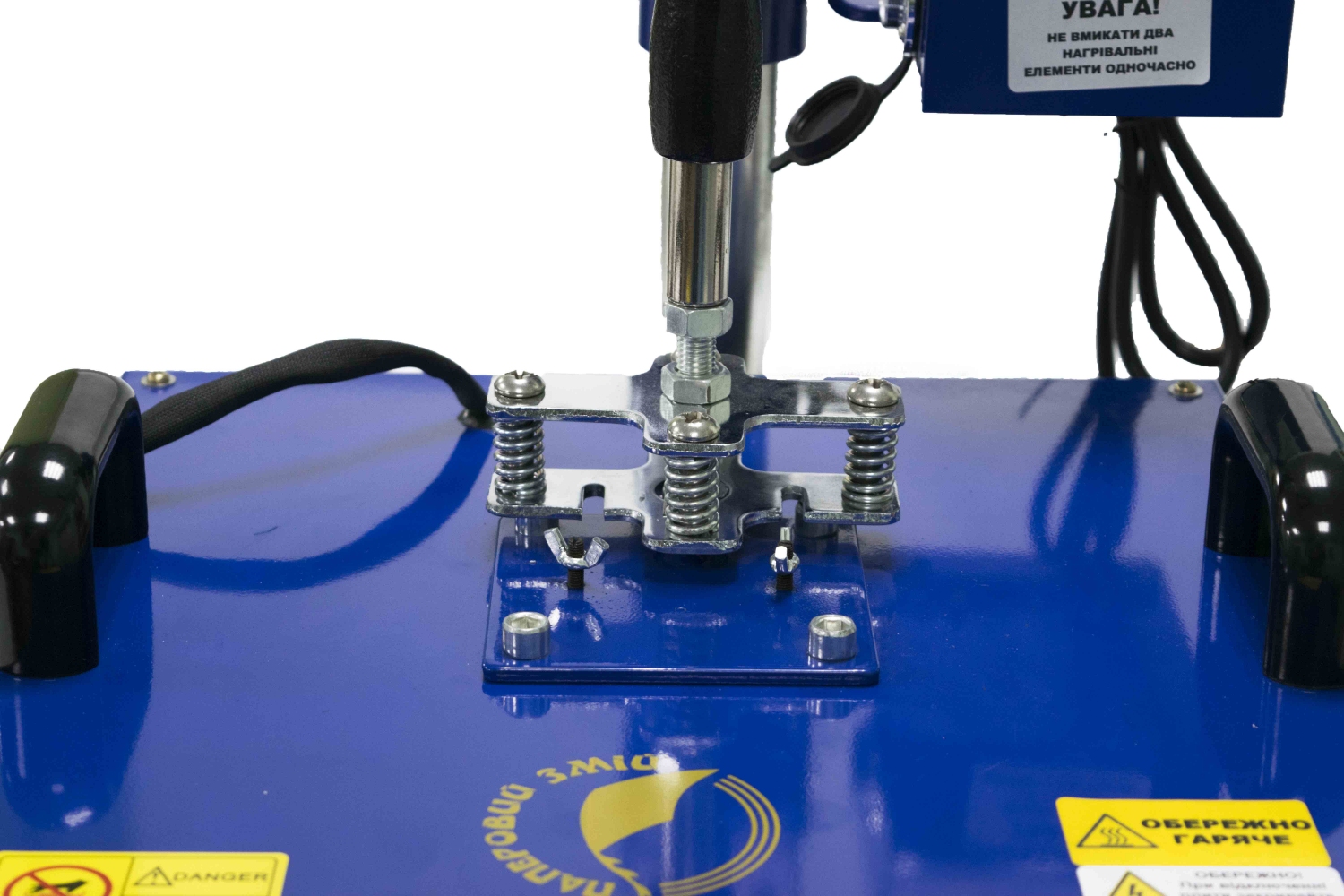

• При замене насадки на нагревательный элемент для переноса на тарелки опустите нагревательную плиту на коврик, отключите провод от управляющего блока, открутите гайки-барашки, при помощи которых плита держится на станине, передвиньте плиту от себя на 5 сантиметров, поднимите ручку станины, присоедините нагревательный элемент для переноса на тарелки к станине (в станине неодимовый магнит который держит насадку), подключите провод к соответствующему разъему управляющего блока.
• При замене на нагревательный элемент для переноса на кепки опустите нагревательную плиту на коврик, отключите провод от управляющего блока, открутите гайки-барашки, при помощи которых плита держится на станине, передвиньте плиту на себя на 5 сантиметров, поднимите ручку станины, уберите нагревательную плиту, открутите гайки-барашки нижней плиты термопресса, уберите ее, на отведенное место прикрутите при помощи гаек-барашек станину для переноса на кепки, присоедините нагревательный элемент для переноса на кепки к станине, закрутите гайки-барашки, подключите провод к соответствующему разъему управляющего блока.

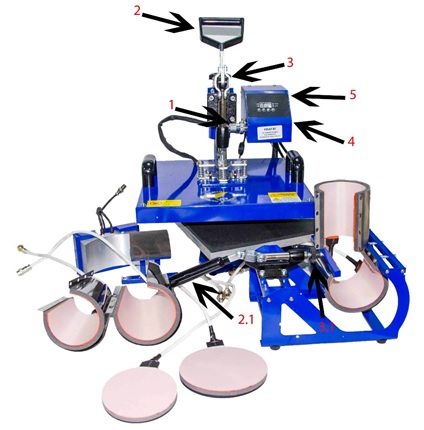

Выполнение работы на термопрессе

1. Подключите в разъём 1 нагревательный элемент.
2. Важно! Подключать одновременно можно только 1 элемент, разъем для нагревательной плиты должен быть закрыт колпачком, если он не используется.
3. При помощи ручки 2 (2.1 для чашечного пресса) поднимите нагревательную плиту термопресса. Отрегулируйте давление термопресса, ослабляя или закручивая регулировочный винт 3 (3.1 для чашечного пресса). Внимание! Если давление слишком велико, то плитка может трескаться, если давление недостаточно, то перенос изображения может быть нестабильным.
4. Включите кнопку питания 4 и убедитесь, что индикатор включения загорелся красным цветом. Установить на контроллере 5 кнопками «+» «-» нужное время и температуру (при первом нажатии кнопки "ОК" выставляется температура, при втором время). Потребуется 5-10 минут для достижения заданной температуры.
5. По достижении заданной температуры универсальный термопресс автоматически будет ее поддерживать.
6. Положите объект на нижнюю плиту термопресса, поверх него бумагу с подготовленным зеркальным изображением (при нанесении на чашку - приклейте изображение на чашку при помощи термоскотча).
7. Опустите нагревательную плиту (при нанесении на чашку зажмите при помощи ручки 1 и нажмите кнопку "Enter").
8. Включится таймер, после окончания отсчета установленного времени прозвучит звуковой сигнал. Поднимите нагревательную плиту при помощи ручки 2 (при нанесении на чашку откройте нагревательный элемент при помощи ручки 1).
9. Осторожно извлеките заготовку, осторожно снимите бумагу. Процесс закончен.

Проблемы и методы их устранения

Рекомендации по уходу за термопрессом

Термопресс необходимо содержать в чистоте, периодически протирать его нагревательные элементы спиртом, а также вытирать пыль со всех остальных поверхностей.

Для поддержания работоспособности подвижных узлов термопресса периодически необходимо их смазывать тонким слоем масла, предварительно удалив остатки старой смазки.

Рекомендуется перед работой провести тест!
