Инструкция по эксплуатации термопресса для бейсболок 2 в 1 + плита 12х12 см

Назначение термопресса

При помощи термопресса осуществляет производство ассортимента сувенирных и подарочных изделий.

Вы можете наносить изображение на заготовки с фотографическим качеством.

Термопресс предназначен для переноса изображения с промежуточного носителя на одежду, керамику, дерево, стекло, металл, ткань и прочие материалы. С его помощью осуществляется печать по сублимационной, термотрансферной технологии, технологии термопереноса пленок флекс и флок, технологии прямой печати на ткани.

Перед включением термопресса, внимательно прочитайте инструкцию.

Условия хранения и эксплуатации термопресса

Условия хранения и эксплуатации данного термопресса должны соответствовать нормальным значениям климатических факторов окружающей среды:

• Температура от 15 до 40°С
• Относительная влажность воздуха 45+80%
• Атмосферное давление 84,0 - 106,7 кПа (630 - 800 мм.рт.ст.)
• Тип атмосферы - условно чистая, пыль кварцевая- не более 50 мкм
• Условия эксплуатации должны соответствовать Правилам Технической Эксплуатации Электроустановок Потребителей до 1000 В

Внимание! Во избежание поломок перед первым включением пресс должен отстоятся до температуры рабочего помещения 18 - 25°С (около 2 часов).

Меры безопасности при использовании термопресса

• Термопресс должен быть установлен на прочный устойчивый стол.
• Используется высокое напряжение, поэтому заземление обязательно.
• Перед первым включением термопресса проверьте отсутствие внешних механических повреждений и нарушений изоляции электрических соединений.
• Не включайте термопресс в сеть при обнаружении дефектов электрических соединений.
• Будьте внимательны. Во избежание ожогов при работе с термопрессом работы должны выполнятся в хлопчатобумажной одежде с длинным рукавом и термозащитных перчатках без резиновых вставок
• При выключении термопресса из розетки, не тяните за кабель - возьмите штекер за корпус и аккуратно достаньте из розетки.
• Следите за тем, чтобы кабель не находился в соприкосновении с острыми плоскостями и с нагретыми поверхностями, так как это может привести к нарушению его целостности.
• Используйте только исправные, рассчитанные на ток не менее 10 А сетевые удлинители (сечением не менее 1 мм), переходники и тройники.
• Периодически проверяйте кабель терморпесса на предмет механических повреждений.
• Внимание! При нагретом термопрессе не дотрагивайтесь руками к нагревательным элементам. Не ставьте на нее посторонние предметы. Не царапайте поверхность плиты (нанесён тефлоновый слой).

Характеристики термопресса для бейсболок 2 в 1:

• Рабочее напряжение - 220-230В, 50/60 Гц
• Номинальная мощность - 450 W
• Диапазон температуры - 0~220°С
• Диапазон таймера - 0 - 999 сек
• Размер нагревательного элемента - 120 х 120 мм
• Размер плиты для кепок - 80 х 160 мм

Подготовка к работе термопресса:

• Вставить вилку в розетку 220 В.
• Включить кнопку питания. При этом на панели управления высветится текущая температура.
• Установите температуру и время термопресса, в соответствии с таблицей.

Замена модулей

При замене на нагревательный элемент для переноса на кепки опустите нагревательную плиту на коврик, отключите провод от управляющего блока, открутите гайки-барашки, при помощи которых плита держится на станине, передвиньте плиту на себя на 5 сантиметров, поднимите ручку станины, уберите нагревательную плиту, открутите гайки-барашки нижней плиты термопресса, уберите ее, на отведенное место прикрутите при помощи гаек-барашек станину для переноса на кепки, присоедините нагревательный элемент для переноса на кепки к станине, закрутите гайки-барашки, подключите провод к соответствующему разъему управляющего блока.

Выполнение работы на термопрессе:

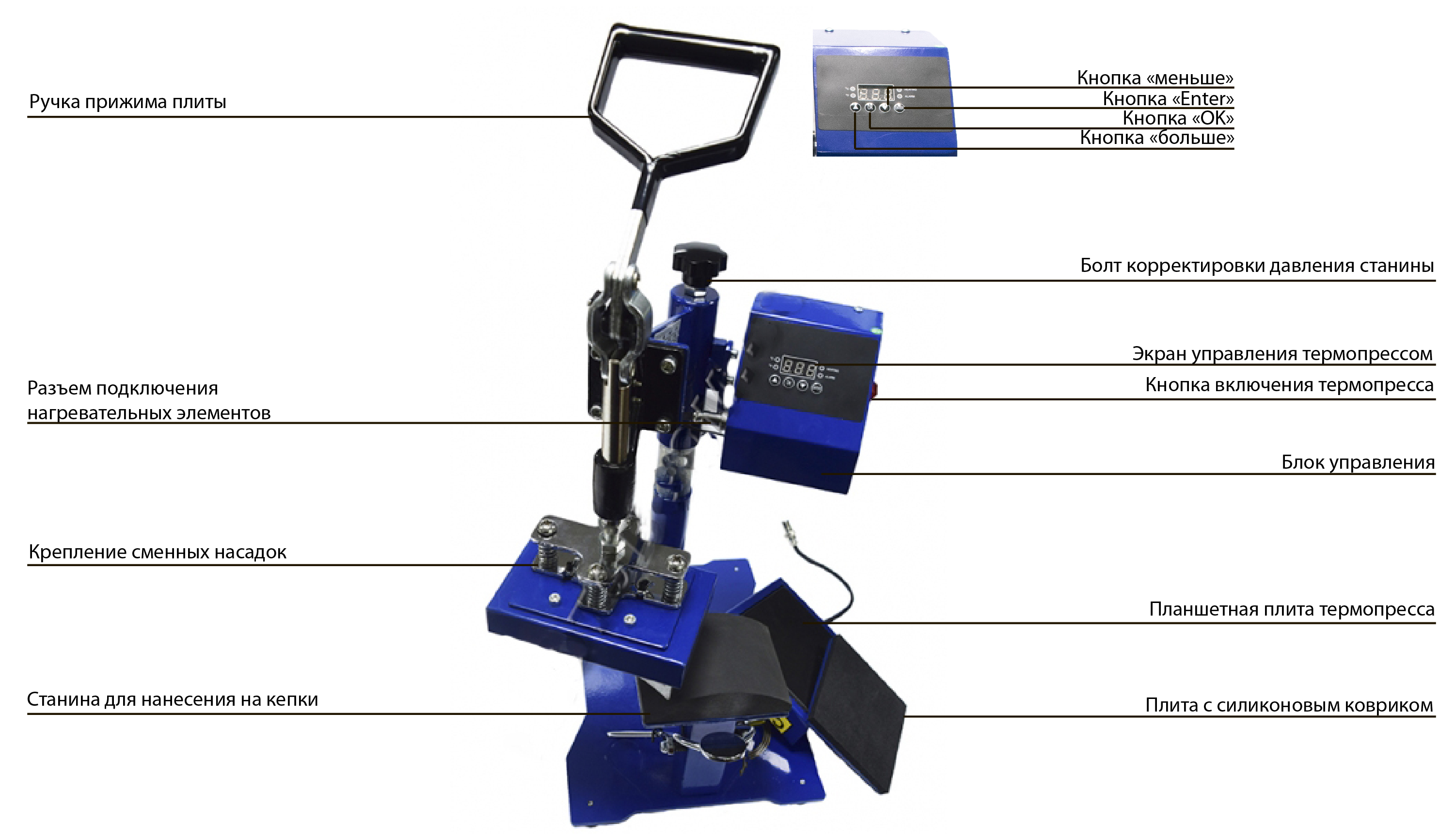

1. При помощи ручки 1 поднимите нагревательную плиту термопресса. Включите кнопку питания 2 и убедитесь, что индикатор включения загорелся красным цветом. Установить на контроллере 3 кнопками «+» «-» нужное время и температуру (при первом нажатии кнопки "OK" выставляется температура, при втором время). Потребуется 5 - 10 минут для достижения заданной температуры.

2. По достижении заданной температуры универсальный термопресс автоматически будет ее поддерживать.

3. Отрегулируйте давление термопресса, ослабляя или закручивая регулировочный винт 4. Внимание! При нанесении на керамическую плитку и фото стекло при большом давлении они могут треснуть, при нанесении сублимационным способом (любые заготовки) с слабым давлением теряется четкость печати.

4. Положите заготовку на нижнюю плиту термопресса, поверх него бумагу с подготовленным зеркальным изображением.

5. Опустите нагревательную плиту при помощи ручки 1.

6. Включится таймер, после окончания отсчета установленного времени прозвучит звуковой сигнал. Поднимите нагревательную плиту.

7. Извлеките заготовку, осторожно снимите бумагу. Процесс закончен.

Проблемы и методы их устранения

Рекомендации по уходу за термопрессом

Термопресс необходимо содержать в чистоте, периодически протирать его нагревательные элементы спиртом, а также вытирать пыль со всех остальных поверхностей.

Для поддержания работоспособности подвижных узлов термопресса периодически необходимо их смазывать тонким слоем масла, предварительно удалив остатки старой смазки.

Рекомендуется перед работой провести тест!

Рекомендации по работе с материалами

Скачать инструкцию можно тут ⇒
